熔融石英粉——非晶态高纯二氧化硅的极致之选

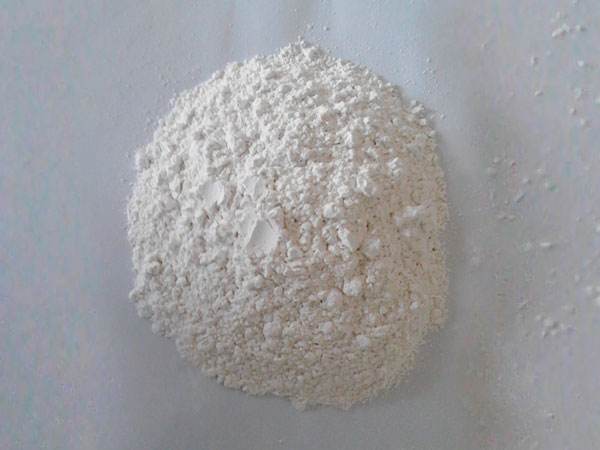

熔融石英粉(亦称熔硅粉、电熔石英粉)是由天然高纯二氧化硅经高温熔融(约1700-2000℃)、急冷后形成的非晶态(玻璃态)石英玻璃粉体。我公司生产的高纯熔融石英粉,彻底消除了晶型转化带来的应力问题,赋予了材料极低的热膨胀系数、优异的抗热震性以及卓越的红外透过性,是现代尖端制造领域不可或缺的功能性填充材料。
核心产品指标
· 产品名称:熔融石英粉 / 熔融硅微粉 / 高纯熔硅粉
· 化学成分:SiO₂纯度 ≥99.9%(可根据需求定制更高纯级)
· 晶态结构:非晶态( amorphous ),XRD无特征衍射峰
· 粒度规格:2μm - 200目(粗粉、细粉、超细微粉均可定制)
· 关键特性:线膨胀系数极低(≈0.54×10⁻⁶/℃),导热系数低,体积电阻率高
· 特殊指标:可控制放射性元素(U/Th)含量,满足低本底要求
产品性能与独特优势
1. 超低热膨胀与抗热震性:熔融石英粉最核心的价值在于其接近零的热膨胀系数。在温度剧烈变化或冷热交替的环境中(如半导体扩散工艺、精密铸造),添加熔融硅粉的制品尺寸几乎不变形,能有效抵抗热冲击,防止开裂。
2. 高纯度与低放射性:经酸洗提纯和强磁选工艺处理,电子级熔融石英粉的碱金属(Na⁺、K⁺)、氯离子及放射性元素(U、Th)含量极低。这对于半导体塑封料和高端覆铜板而言至关重要,能有效避免软误差,确保芯片长期稳定运行。
3. 稳定的化学性质与绝缘性:除氢氟酸外,它几乎不与其他酸类物质反应。同时,熔融石英粉具有极高的体积电阻率和介电强度,是高压电气绝缘浇注、环氧灌封的理想填料。
4. 降低内应力,提升强度:在环氧塑封料(EMC)体系中,使用熔融硅微粉替代结晶硅微粉,可以大幅降低固化收缩率,减少封装内应力,保护脆弱的芯片钝化层。
主要应用领域
· 半导体与电子封装:大规模及超大规模集成电路塑封料(EMC)的关键功能填料、液体封装胶。
· 光伏产业:光伏玻璃的防反射涂层原料、单晶硅坩埚涂层材料。
· 高端覆铜板:高频高速覆铜板(CCL)填料,降低板材介电损耗。
· 精密铸造与耐火材料:精密铸造用熔融石英砂粉(消失模涂料)、石英陶瓷(如陶瓷辊棒、玻璃窑炉砖)、浇注料。
· 航空航天与特种涂料:耐烧蚀材料、高温防腐涂料、固体发动机隔热层。
为什么选择我们?
作为深耕硅基材料的源头工厂,我们不仅能提供常规规格的熔融石英粉,更具备根据下游工艺定向调整的能力。无论是需要低放射性的半导体级产品,还是需要特定粒度级配的铸造专用粉,我们都能提供稳定的品质保障和批次稳定性。
联系我们,获取熔融石英粉技术资料及免费样品!
---
。熔融硅微粉是将天然石英通过电熔融变成无定型石英,再经过破碎、分拣、研磨、分级等工序加工而成的无定形二氧化硅粉体材料。
>熔融硅微粉的基本特性:
|
项目 |
单位 |
典型值 |
|
外观 |
/ |
白色粉末 |
|
密度 |
kg/m3 |
2.20×103 |
|
莫氏硬度 |
/ |
6.0 |
|
介电常数 |
/ |
3.88(1MHz) |
|
介质损耗 |
/ |
0.0002(1MHz) |
|
线性膨胀系数 |
1/K |
0.5×10-6 |
|
热传导率 |
W/K·m |
1.1 |
|
折光系数 |
/ |
1.45 |
>熔融硅微粉可以基于下列特性进行规格区分和按客户要求进行配合:
|
项目 |
相关指标 |
说明 |
|
纯度 |
SiO2含量 |
在99.0-99.9%内可选 |
|
离子不纯物 |
Na+、Cl-等 |
可以低至1ppm以下 |
|
粒度分布 |
D50 |
D50=0.5-50µm内可选 |
|
粒度分布 |
可以根据要求在典型分布基础上进行调整,包括多峰分布、窄分布等。 |
|
外观特性 |
白度、透明度等 |
白度在60-98范围可选;可以提供高透明度产品。 |
|
表面特性 |
憎水性、吸油值等 |
可按客户要求选用不同功能处理剂 |
